SPS-9400 40 Ampere Schaltnetzteil
Das SPS-9400 Netzgerät bietet mit seinem geringen Gewicht und der geringen Größe eine hohe Ausgangsleistung. Das Gerät hat viele Anwendungssmöglichkeiten, besonders für DC verstärktes Funkzubehör, welches durch eine AC Steckdose gespeist wird und mit variablen Spannungen von 3 Volt bis 15 Volt (mit 40 Ampere Dauerlast) arbeitet. Um einen falschen Gebrauch zu verhindern, lesen Sie diese Anleitung bitte sorgfältig.
Geräteeigenschaften
- Geringes Gewicht und klein. Verglichen mit ähnlich leistungsstarken Netzgeräten ist ein elektronisches Schaltnetzteil viel leichter und kleiner.
- Strombegrenzer: Die Sicherungsschaltung (45 Ampere) verhindert eine Überlastung des Gerätes. Die Überlastungs-LED leuchtet auf, wenn das Gerät zu stark belastet wird.
- Überhitzungsschutz: Die Überhitzungsschaltung wird aktiviert, wenn die Temperatur des Gerätes einen bestimmten Punkt übersteigt, um so einen Überhitzungsschaden zu verhindern. Wenn die Schaltung aktiviert ist, wird die Ausgangsspannung automatisch abgeschaltet und die Überlastungs-LED leuchtet auf.
- Überspannungsschutz: Der Überspannungsschutz verhindert eine Beschädigung des Gerätes und der angeschlossenen Verbraucher.
- Hohe HF Stabilität: Das Gerät ist gegen Hochfrequenzstrahlung abgesichert.
- Variable Ausgangsspannung: Das Gerät ist im Bereich von 3 bis 15 Volt DC regelbar.

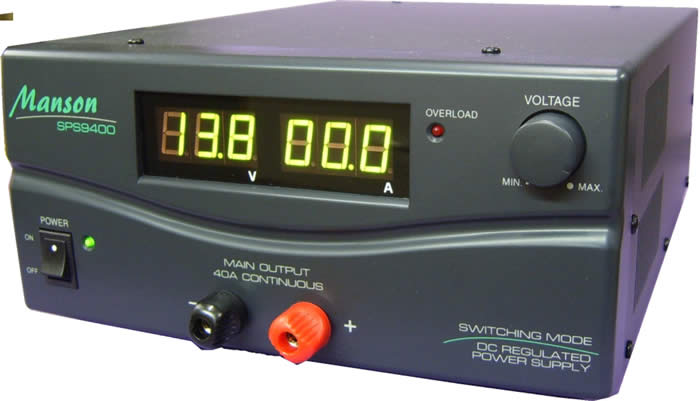

Gerätefront und Rückseite
1. Ein-/Ausschalter 2. LED-Betriebskontrolle
3. LED-Voltmeter 4. LED-Amperemeter
5. LED-Überlastanzeige 6. Ausgangsbuchsen
7. Spannungsregelung 8. Belüftungsvorrichtung
9. Stromanschlussbuchse 10. Sicherungshalter
Der Schalter für die Festspannung von 13,8 Volt befindet sich auf der Unterseite des Gerätes.
Aufstellung
- Achten Sie darauf, dass das Netzgerät an einer geerdeten Steckdose betrieben wird.
- Schützen Sie das Gerät vor Feuchtigkeit und übermäßiger Sonnenein- strahlung.
- Achten Sie darauf, das die Belüftungsvorrichtung genug Freiraum hat.
- Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten oder Computer- bildschirmen auf.
Anschluss
- Schalten Sie das Gerät ein und stellen Sie die gewünschte Ausgangsspannung ein.
- Schliessen Sie den Verbraucher an das Gerät an. Rot (+) wird mit der positiven Polbuchse und Schwarz (-) mit der negativen Polbuchse des Verbrauchers verbunden. Bei großen Strömen achten Sie unbedingt auf die entsprechenden Kabelstärken. (Bei 40 Ampere 6 bis 10 qmm)
- Schalten Sie immer zuerst das Netzgerät an und dann den Verbraucher.
- Schalten Sie immer zuerst den Verbraucher aus und dann das Netzgerät.
Sicherheitsvorkehrungen
- Entfernen Sie auf keinen Fall den Gehäusedeckel des Gerätes während das Gerät noch an der Steckdose angeschlossen ist.
- Berühren Sie das Gerät auf keinen Fall mit nassen Händen.
- Benutzen Sie das Gerät auf keinen Fall, wenn Metallstücke, Wasser oder andere Gegenstände in das Gehäuse gelangt sind. Kontaktieren Sie in diesem Fall ihren Fachhändler zur Kontrolle des Gerätes.
- Benutzen Sie niemals ein Gerät, welches durch den Ausfall des Überspannungsschutzes bereits beschädigt ist. Die daraus resultierende hohe Spannung könnte das Gerätezubehör und die Verbraucher beschädigen.
- Sollten Sie doch einmal das Innere des Gerätes kontrollieren wollen, lassen Sie das Gerät vorher komplett abkühlen.
- Wechsel Sie nicht die Sicherung bevor Sie den Defekt des Gerätes behoben haben. Ziehen Sie zuvor unbedingt den Netzstecker.
- Achten Sie darauf, dass die Belüftungsvorrichtung niemals blockiert ist.
Technische Daten
Ausgangsspannung: 3 – 15 Volt oder 13,8 Volt fest
Ausgangsstrom: 40 Ampere max.
Restwelligkeit: 10 mV / r.m.s.
Stabilität: 80 mV (+/- 10 %)
Lastausregelung: 230 mV (0 – 100%)
Eingangsspannung: 230 Volt AC / 50 Hz
Abmessungen (B x H x T): 220 x 110 x 300 mm
Gewicht: 3,5 kg
