pulsar-EQUAL

  • 12 Kanäle

  • Energietransfer zwischen den Zellen

  • 45 W Dauerleistung

  • Dauerstrom von bis zu 0,75 A pro Zelle

  • Variable Leistung pro Kanal (in 10 Schritten von 0 bis 100 %)

  • hochpräzise bis auf 3 mV

  • dreistufiges, intelligentes Equalizen

  • drei Betriebsarten (Fast, Equalizing, Test)

  • Unter-/Überspannungs-Notabschaltung

  • Notabschaltung für alle Ladegeräte integriert

  • extrem niedriger Eigenstromverbrauch

  • einsetzbar für alle Lithium-Typen von 0,100 mAh bis mehr als 10 Ah

  • volle Displaykontrolle (Grafikdisplay)

  • einfachste Bedienung

  • Prozesszeitüberwachung

  • via Internet updatebar

  • Zellenunabhängiges Equalizen, es können auch mehrere zugleich

  • aktiv sein

  • Kommunikation mit Pulsar 2 und Akkumatik

  • PC-Schnittstelle

  • Real-Time-Modus, um bei Last alle Einzelzellenspannungen zu verfolgen

  • programmierbar

  • temperaturgeregelter Lüfter

  • akustischer Alarm

  • Speicherung der letzten Einstellungen

  • hochwertiges Alugehäuse (bepulvert)

  • Speziell entwickelte PC-Software

Beschreibung

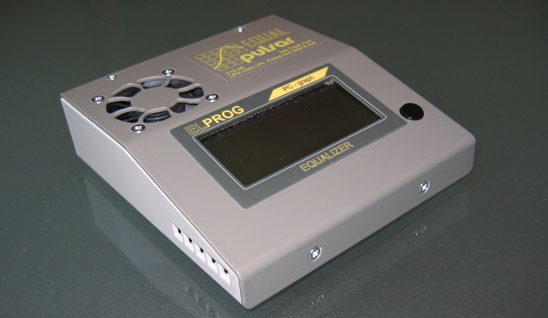

Der Pulsar-EQUAL ist ein Mikroprozessor gesteuerter Balancer/Equalizer der Profiklasse. Der Pulsar-EQUAL kann sehr schnell die Spannungen der einzelnen Zellen im Akkupack angleichen. In dem Akkupack können gleichzeitig ab 2 bis 12 Zellen aller Typen der Lithium-Akkus angeglichen werden. Eine sehr hohe Dauerleistung erlaubt das Angleichen auch hochkapazitiven Zellen binnen kürzester Zeit.



Bei der Entwicklung des Pulsar-EQUAL wurde viel Wert darauf gelegt, dass der Anwender möglichst vollständige und präzise Informationen über den Zustand der Zellen im Akkupack bekommt. Auf dem  Grafikdisplay können die Abläufe genauestens in Echtzeit beobachtet werden und die Spannung der einzelnen Zellen ist jederzeit sichtbar. Eine gleichzeitige Datenübertragung an den PC erlaubt es, die Abläufe für spätere Beurteilung und Vergleiche zu speichern.



Um die Ladezeit nicht unnötig zu verlängern, verfügt der Pulsar-EQUAL über eine sehr hohe Dauerleistung (45 W und bis zu 4 A Ausgleichsstrom mit einer Begrenzung auf max. 0,75 A auf einzelne Zelle). Der Pulsar-EQUAL Überwacht die Ladeparameter der Zellen und kann mit den dafür vorbereiteten Ladegeräten (Pulsar 2, Akkumatik) kommunizieren und, falls notwendig, den Lade- oder Entladestrom reduzieren. Der Pulsar-EQUAL kann auch über die durchgeschleifte Plusleitung des Ladekabels eine Notabschaltung jedes Ladegerätes durchführen.



Der Pulsar-EQUAL geht sehr schonend mit der Energie um. Die Zellen mit der höchsten Spannung liefern die Energie für die schwächsten Zellen. Das Prinzip erhöht die Effizienz und spart Energie an der Ladequelle (z.B. Autobatterie).

Lieferumfang: Pulsar-EQUAL; PC-Anschlusskabel; Gebrauchsanweisung; Software-CD-ROM

Technische Daten:

Akkutypen

Li-Ion, Li-Po, Li-Ph (Li-Ion FePO4) *

Max. Balancierleistung

45 W *

Maximaler Ausgleichsstrom pro Zelle

0,25 A; 0,5 A; 0,75 A (Dauerleistung) *

Minimaler Ausgleichsstrom pro Zelle

25 mA; 50 mA ;75 mA (Dauerleistung)

Maximaler Eigenstromverbrauch

bis 1,2 A

Zellenzahl

2 bis 12

Anzahl der gleichzeitig ausgeglichenen Zellen

1 bis 11 (12 Kanäle) *

Betriebsarten

Test, Equal, Fast *

Arbeitsspannung

6 bis 60 V

Ruhestromaufnahme



bei 2 Zellen: 18 mA *

bei 12 Zellen: 10 mA *

Timer

2 h; 4 h; Unbegrenzt

Balanciergenauigkeit

bis zu 3 mV (0,003 V) *

Sicherheitsabschaltung bis

75 V; 15 A

Lüfter

temperaturgesteuert

Grafikdisplay

LCD 133x64 *

Abmessungen

120 x 110 x 34 mm

Gewicht

300 g

* - wenn Sie die obigen Daten mit denen von Konkurrenzgeräten vergleichen,

achten Sie besonders auf diejenigen, die wir mit Sternchen gekennzeichnet

haben. Wenn die gewünschten Daten bei den Vergleichgeräten nicht auffindbar

sind, kann das bedeuten, dass sie in einem Bereich liegen, der lieber zu

verschweigen ist. Bei Strom und Leistung muss auch darauf geachtet werden,

ob es sich wie bei uns um Dauer- oder doch nur um Kurzzeitangaben handelt.

Preise und Bestellung:

Pulsar-EQUAL

€ 209,- (Einführungspreis!) (inkl. 19% MwSt.)

Pulsar-EQUAL-Akkuinterface EH-System (Uni) € 19,- (inkl. 19% MwSt.)
Steckerleiste EH-System UNI (PIN-Anzahl angeben) € 0,65 (inkl. 19% MwSt.)
Pulsar-EQUAL-Akkuinterface XH-System € 21,- (inkl. 19% MwSt.)
Steckerleiste XH-System (PIN-Anzahl angeben) € 0,80 (inkl. 19% MwSt.)
Pulsar-EQUAL-Anschlussteilesatz € 9,- (inkl. 19% MwSt.)



Nur bei Vorkasse, Lieferung freihaus (nur in Deutschland ohne Inseln)

Pulsar-EQUAL + Ladegerät Pulsar 2  Art.-Nr.: 6910 + 6900 -

€ 470,- (Einführungspreis!) (inkl. 19% MwSt.)

Pulsar-EQUAL + Ladegerät Pulsar 2 + Schaltnetzteil SPS-9400 Art.-Nr.: 6910 + 6900 + 7954 - € 620,- (Einführungspreis!) (inkl. 19% MwSt.)

Downloads:



Pulsar-EQUAL Gebrauchsanweisung DE (pdf-Datei)

Akkuinterface UNI Gebrauchsanweisung DE (pdf-Datei)

Akkuinterface XH Gebrauchanweisung DE (pdf-Datei)

EQUAL PC-Software V1.05

EQUAL Firmware V1.05 UPGRADE (Upgradeinfo werden Sie in dem Forum finden)

Pulsar-Forum - wir haben ein Forum eingerichtet, wo alles, was mit dem Pulsar 2 und Pulsar-EQUAL etwas zu tun hat, besprochen werden kann.

ZUSATZAUSSTATTUNG

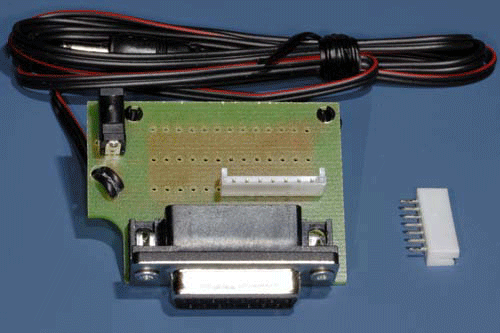

Pulsar-EQUAL-Akkuinterface EH-System (Uni) -

Um die populärsten Steckersysteme (EH-System - Graupner, Robbe und ähnliche) schnell und einfach anzuschließen, bieten wir ein vorbereitetes Steckersystem an.

An der Platine ist bereits eine 7-Pin-Steckerleiste montiert und eine weitere Steckerleiste ist beigelegt. Die Bohrungsreihen sind an der Platine für Steckerleisten im Raster 2,5 bis 2,54 mm fertig. An der Platine ist das Verbindungskabel für das Pulsar-2-Ladegerät ausgeführt und die Buchse für den Temperaturfühler angebracht. Weitere EH-Steckerleisten können nach Bedarf gesondert mitbestellt werden.

Zusätzlich bieten wir EH-Steckerleisten mit 3, 4, 5, 6, 7 PIN (für Akkupacks 2s, 3s, 4s, 5s, 6s) an.

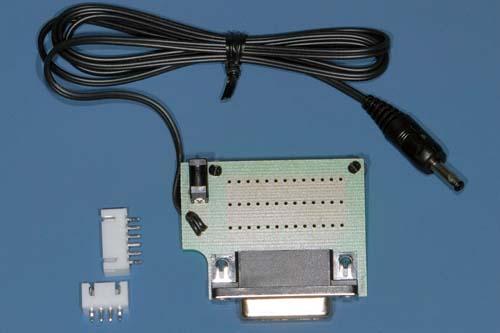

Pulsar-EQUAL-Akkuinterface XH-System - Art.-Nr.: 6914

Um die Akkupacks mit XH-Steckersystem (XPower/Dualsky, viele China-Akkupacks) schnell und einfach anzuschließen, bieten wir ein vorbereitetes Steckersystem an. An der Platine befinden sich drei Bohrungsreihen im Raster 2,5 mm. Um die individuellen Bedürfnisse der Anwender abzudecken, liefern wir dazu je 1 Stück der XH-Steckerleisten 3, 4, 5, 6, 7 PIN (für Akkupacks 2s, 3s, 4s, 5s, 6s) - im Preis inbegriffen. Weitere XH-Steckerleisten können nach Bedarf gesondert mitbestellt werden. An der Platine ist das Verbindungskabel für das Pulsar-2-Ladegerät ausgeführt und die Buchse für den Temperaturfühler angebracht.

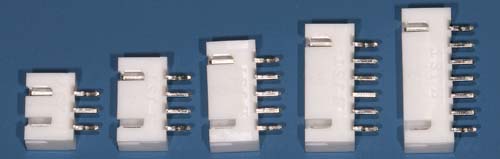

Zusätzlich bieten wir XH-Steckerleisten mit 3, 4, 5, 6, 7 PIN (für Akkupacks 2s, 3s, 4s, 5s, 6s) an.

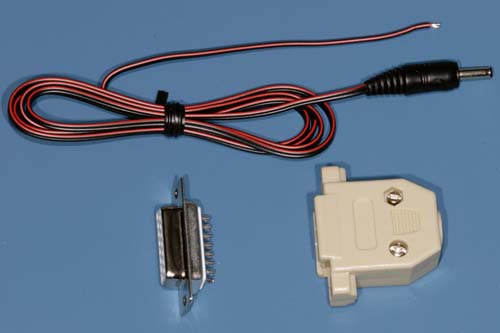

Pulsar-EQUAL-Anschlussteilesatz

Notwendig nur falls kein Akkuinterface mitbestellt wird!

Ein Satz besteht aus:

Kommunikationskabel mit Stecker für Pulsar-2-Ladegerät; SUB-D-Buchsenleiste 15-pol. mit Lötanschluss; SUB-D 15-pol. Kunststoffgehäuse
